LMI电磁驱动隔膜计量泵-B泵系列

LMI电磁计量泵共有P, A, B, C, E, H, J5等7个系列。用户可根据流量、压力、防爆、

电源、自控等要求选用相应系列计量泵。
控制方式

9-可编程高精度微处理器控制，带液晶显示和四个触膜键， 接收外部4~20mA信号(可编程)或脉冲信号(无源舌簧开关，晶体管或光耦触点)控制。可对输入脉冲进行乘法或除法运算及批次累积。手动/自动方式可选。配套使用Digi-Pulse流量监控器可对流量进行报警监视。7-接收外部脉冲信号(无源舌簧开关，晶体管或光耦触点) 控制。手动/自动方式可选。同MP系列控制模块使用可接收4~20mA控制信号或对接收脉冲信号进行乘法/除法运算。1-手动调节冲程长度及冲程频率(手动双调)。 频率可调范围：P12□，P13□ 0~60spm

其余均为 0~100spm 0-固定冲程频率，手动调节冲程长度。

特 点

•过压自动保护，无需安全阀。

•流量调节范围宽，可高达1000:1

•便于外部自动控制，直接响应外部4~20mA信号及脉冲 控制信号。

•运动部件简单(Simple is Best原则)，无需润滑、无转动

•及传动部件，高可靠性。

•模块式结构，部件便于更换，无需焊接。

•全密封外壳，IP65防护等级，玻璃纤维增强PP材质。

•低功耗，可适应25~66HZ电源。

•备有直源电源型可选(可电池供电)。

容量系列 详见各系列泵选型表

电源插头

1-----120VAC

2-----240VAC, USA 插头

3-----220VAC, DIN插头

5-----240VAC UK 插头

6-----240VAC Aust./NZ插头

7-----220VAC Swiss插头

注：①. 在中国大陆选用电源编码6， 适配国标插座。

      ②. E系列出厂不带电源线及插头，电源编码只能选择1和2。

泵头编码y-详见选型表

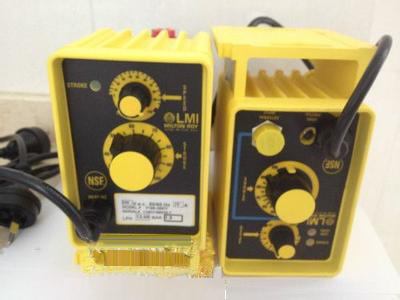

典型型号：B116-398TI，B116-393TI，B116-297，B116-86HV，B716-398TI，B716-393TI，B716-297，B716-86HV，B916-398TI，B916-393TI，B916-297，B916-86HV

B126-398TI，B126-393TI，B126-297，B126-86HV，B726-398TI，B726-393TI，B726-297，B726-86HV，B926-398TI，B926-393TI，B926-297，B926-86HV

B136-368TI，B136-363TI，B136-277，B136-86HV，B736-368TI，B736-363TI，B736-277，B736-86HV，B936-368TI，B936-363TI，B936-277，B936-86HV

B146-318TI，B146-313TI，B146-217，B146-86HV，B746-318TI，B746-313TI，B746-217，B746-86HV，B946-318TI，B946-313TI，B946-217，B946-86HV

电磁驱动隔膜计量泵标准配置说明
开箱后首先核对泵体铭牌上的型号（MODEL#） 、技术参数（流量-MAX LPH、压力
-BAR）与合同是否一致，同时按以下说明检查标准配置的随机附件。如果不一致，请马上
和供货方联系。

美国米顿罗（Milton Roy）公司 LMI工厂所生产的电磁驱动隔膜计量泵的型号由驱动
端和液力端（过流部分）组成，如 P156-398TI，前半部分 P156 为驱动端，后半部分-398TI
为液力端。每台泵的包装里均有英文说明书及快速安装示意图各一份。

按不同的液力端，出厂时的标准配置的附件如下：

300 系列 PVC 材质液力端（包括-358TI、-398TI、-368TI、-318TI）标准配置为：
底阀、注射阀、三功能阀、软管（两根：进出口软管、泄压软管） 、陶瓷坠
如果液力端型号以 SI 结尾，如-358SI，则标准配置为四功能阀（代替三功能阀）

300 系列 PVDF 材质液力端（包括-353TI、-393TI、-363TI、-313TI）标准配置为：
底阀、注射阀、三功能阀、软管（两根：进出口软管、泄压软管） 、陶瓷坠
如果液力端型号以 SI 结尾，如-353SI，则标准配置为四功能阀（代替三功能阀）

PVC 材质软管连接特殊结构液力端（包括-26、-36 等）标准配置为：
底阀、注射阀、软管（两根：进出口软管、泄压软管） 、陶瓷坠
如果液力端型号结尾处另加后缀字母 S，如-26S，则标准配置中多出四功能阀

PVC 材质螺纹连接特殊结构液力端（包括-24、-34、-74、-94 等）标准配置为：
底阀、注射阀
如果液力端型号结尾处另加后缀字母 S，如-94S，则标准配置中多出四功能阀

HV系列高粘度液力端（包括-156HV、86HV、76HV、20HV、30HV）标准配置为：
入口软管与药箱之间的软硬管转换接头、入口软管（粗） 、入口软管卡子（两个） 、出口软
管（细） 、注射阀

不锈钢液力端（包括-257、-297、-277、-217、-37）标准配置中没有附件

按不同的驱动端，分成 0、1、7、9 四个系列（以计量泵型号中起始字母后面的首位数字
划分，E系列除外） ，出厂时的标准配置的信号电缆如下（具体接法见第四页） ：
9 系列驱动端（如 B926，AA956）标准配置为：四芯电缆、八芯电缆各一根
7 系列驱动端（如 P746、C726）标准配置为：两芯电缆一根
0 系列和1 系列（如 P026、B126）为手动调节计量泵，标准配置中没有信号电缆

以上配置均为出厂时的标准配置。如果定货时提出特殊要求，则供货时的配置和上面
可能不一致。比如，300 系列液力端（包括 PVC、PVDF 材质）如采用自灌式安装，在采
购时应加以特别说明，则标准配置中的底阀在出库时改为软硬管转换接头。
